Sistema trepante SCS

En el SCS de PERI, los esfuerzos del hormigonado se transmiten sin barras de atado en el encofrado, a través de la consola hacia los anclajes de trepado de la puesta anterior.

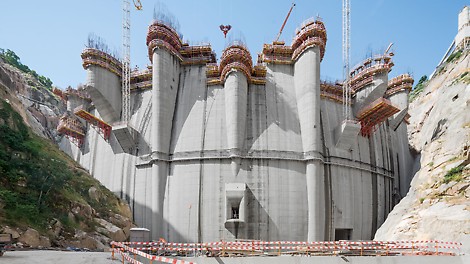

Para la coronación de esta presa arco de 280m de largo, con inclinaciones variables, las consolas de trepado soportan grandes cargas.

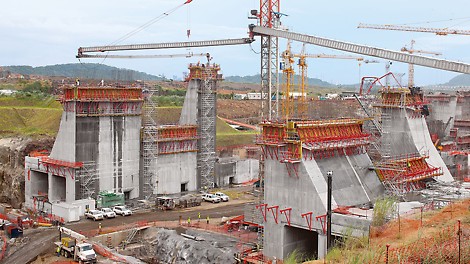

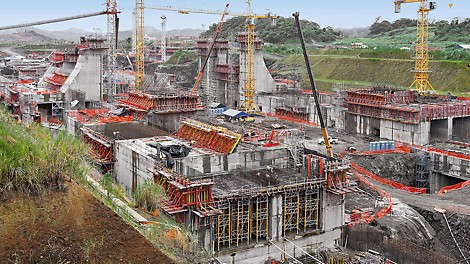

El uso de grandes unidades de trepa, hizo rentable la ejecución de los elementos de gran volumen de las esclusas, en la ampliación del canal de Panamá.

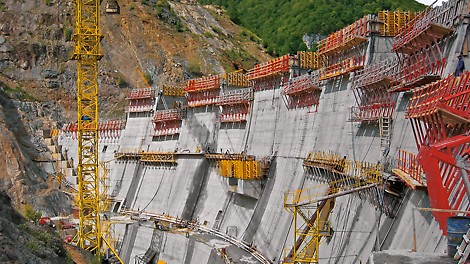

El sistema trepante SCS 190 combinado con el encofrado para muros con vigas VARIO GT 24 en el paramento de un presa con doble curvatura.
La capacidad de transmitir elevadas cargas y la cantidad reducida de anclajes hacen del SCS un sistema particularmente rentable.
El SCS también puede usarse para hormigonar muros a dos caras y con alturas de encofrado hasta 6 m. Aumentando así el grado de aprovechamiento del material y se reduce la logística.
1
/
6

Resumen

La consola SCS sirve de estructura de apoyo de encofrado para muros a una cara sin atar o a dos caras con barras de atado. Los esfuerzos del hormigonado se transmiten sin necesidad de barras de atado en el encofrado, a través de la consola, hacia los anclajes de trepado de la puesta anterior. El sistema trepante SCS se destaca por su gran rentabilidad, ya que el principio modular con consolas formadas de varias piezas, permite adaptarlo de modo óptimo a las exigencias y geometrías específicas de cada proyecto

Unidades de trepado grandes, trasladables con grúa

gracias a las consolas de elevada capacidad de carga y al aprovechamiento óptimo de los anclajes

Solución con cantidad de material optimizada

el mismo encofrado y componentes para la primera puesta y para los siguientes ciclos

Superficies de trabajo seguras y horizontales

gracias a las plataformas inclinables que se adaptan fácilmente a los tramos inclinados de la construcción

Detallles técnicos

  • Estructura de carga para apoyar encofrados para muros a una cara sin atar
  • Unidades trepantes trasladables con grúa, compuestos por unidad de plataforma y encofrado para muros VARIO GT 24
  • Optimizado para una altura de hormigonado de 3,00 m (uso vertical) o bien 2,50 m (uso inclinado hacia adelante)
  • Puede completarse con una plataforma de terminación
  • Plataforma de trabajo adaptable por separado al uso en construcciones inclinadas; las plataformas de hormigonado y de terminación pueden inclinarse ± 15° y ± 30°
  • Escuadra para la primera puesta con el perfil vertical, husillos y correa adicional para la primera puesta de hormigonado, fijada con anclajes diagonales al terreno

Variantes

SCS 190 Encofrado Trepante

Ancho de consola aprox. 1,90 m con unidad de ajuste para inclinar el encofrado. Para uso a dos caras, se emplea como encofrado primario enfrentado al SCS 250

SCS 250 Encofrado Trepante (con carro)

Ancho de consola aprox. 2,50 m con carro (según el sistema de encofrado hasta 63 cm de recorrido) también apto para usos a dos caras con barras de atado

Escuadra para primera puesta SCS

Se compone de perfil vertical, husillo y correa adicional para primera puesta, para transmitir los esfuerzos de la primera puesta de hormigonado a una cara, a la solera
